가스절연부하개폐기(GLBS) - 단종

제품소개

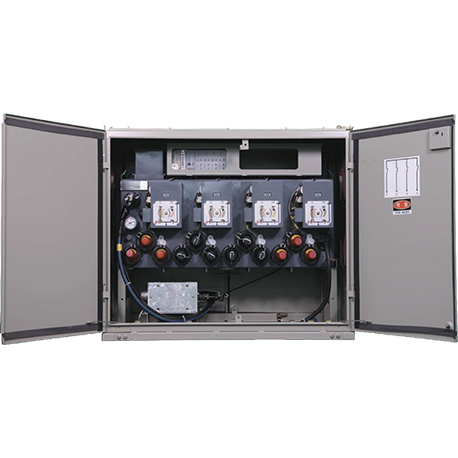

비츠로이엠의 가스절연부하개폐기는 22.9kV-Y 또는 22kV-△ 지중 배전선로에서 지상 또는 지중에 설치되는 SF6 가스절연 다회로 개폐기로서 소호성능이 뛰어난 SF6 가스를 절연매질로 사용하였으며 조작 매커니즘은 단조작 방식으로. 3접지 회로가 들어가 있으며 선로 분기 선로 구분용으로 사용할 수 있는 최적의 제품입니다.

제품특징

1) 개폐기 본체
 - 3상 일괄조작 단일 탱크형으로서 개폐기와 조작방식에 따른 부속품과 설치형태에 따라 외함 등으로 구성되어 있습니다.
 - 회로별로 접지 스위치를 구비하고 있으며 접지 스위치의 동작상태를 외부에서 쉽게 확인할 수 있도록 되어 있습니다.
 - 본체는 내부 가스압력에 충분히 견딜 수 있도록 본체 외함은 3mm 이상, 붓싱이 취부되는 전면은 5mm 이상의 스테인레스 강판의 재료를 사용하여 전기적 기계적 특성과 내구성이 강하도록 제작되어 안전성이 충분한 구조로 되어 있습니다.
 - 가스의 누설을 막기 위해 볼트를 사용하지 않고, TIG 용접에 의해 완전 밀봉되는 구조이며 내부에 사용되는 절연재료는 전기적 기계적 및 SF6 가스에 내력이 우수한 비스훼놀계 Epoxy Resin의 재료를 사용하였습니다.

 2) 조작기구
 - 개폐기의 조작기구는 주회로부접지부로 구분되며, 조작에 특별한 기술을 요하지 않도록 설계되었으며, 3상의 전 접점은 동시에 개폐되는 구조로서 개폐 속도는 조작방식과 무관하게 항상 일정합니다.
 - 자동형 개폐기는 사용장소에서 주회로부의 기계적인 투입/개방, 전기적인 투입/개방 및 원격 조작이 가능하며 , 접지 스위치부의 투입(접지)/개방 조작은 현장에서 수동조작으로만 가능합니다.
 - 조작기구는 주회로의 개방상태가 아니고서는 접지 스위치의 투입(접지)조작이, 접지 스위치의 투입(접지)상태에서는 주회로의 투입조작이 불가능하도록 연동장치(Interlock)가 구비되어 있습니다.

 3) 붓싱부
 - IEEE386에서 규정하는 600A 데드브레이크(Deadbreak)접속재와 접속이 가능한 구조로서 개폐기 본체에 볼트로 취부하며, 완벽한 밀봉구조가 보장되는 O-(Ring) 밀봉구조로 구성되어 있습니다.
 - 플랜지는 EPOXY 재질로 제작되었으며, 본체에 접속되는 플랜지 표면은 IEEE386 규격에 따라 접지 처리되어 있습니다.

 4) 외함
 - 외함은 2.0mm 이상, 베이스는 3.0mm 이상 두께의 스테인레스 강판의 재질로 되어 있으며, 외함의 어느 곳에도 물이 고이지 않는 구조로 되어 있습니다.
 - 외함은 외함문을 열고 전면에서 용이하게 케이블의 접속 및 분리, 검전, 접지 및 상확인 작업등을 용이하게 수행할 수 있도록 설계 및 제작되어 있습니다. 또한, 자동형의 제어전원용 전압변성장치는 본체하부에 설치하였으며, 외함의 측면하부에 문을 설치하여 용이하게 교체할 수 있습니다.
 - 제품규격: ES-5925-0002(2008.12.30), IEC60265-1(1998), IEC60694(2002), IEEE C37.71(2001), IEEE C37.90.1(2002)
